掌握截面轴惯性矩的高效计算方法

关于截面轴惯性矩的计算方法

在工程力学和结构设计中，截面轴惯性矩是一个至关重要的参数。它描述了截面抵抗弯曲变形的能力，是梁、柱等构件在受弯矩作用时的重要力学性能指标。本文将详细介绍截面轴惯性矩的定义、性质以及几种常见的计算方法，供读者参考。

一、截面轴惯性矩的基本概念

截面轴惯性矩，简称惯性矩，是描述截面关于某一轴线弯曲时抵抗变形能力的物理量。其定义式为：

\[ I = \int_{A} y^2 dA \]

其中，\(I\)为惯性矩，\(A\)为截面面积，\(y\)为截面内任一点到所考虑轴线的垂直距离，\(dA\)为截面微面积。

从定义可以看出，惯性矩的大小与截面形状、尺寸以及所考虑的轴线位置有关。同一截面关于不同轴线的惯性矩一般不同，且通常选择截面的形心主轴（即截面关于其惯性积为零的轴线）作为计算轴线，此时截面惯性矩达到最大。

二、截面轴惯性矩的性质

1. 可加性：对于由多个简单形状组成的复杂截面，其惯性矩等于各简单形状截面惯性矩之和。这一性质使得复杂截面的惯性矩计算变得更为简便。

2. 平行移轴公式：若截面关于某轴线的惯性矩已知，要求该截面关于与该轴线平行且相距\(d\)的另一轴线的惯性矩，可利用平行移轴公式：

\[ I' = I + Ad^2 \]

其中，\(I'\)为截面关于新轴线的惯性矩，\(I\)为截面关于原轴线的惯性矩，\(A\)为截面面积，\(d\)为新轴线与原轴线间的距离。

3. 转轴公式：若截面关于某点的极惯性矩（即截面关于该点所有可能轴线的惯性矩之和）已知，且要求该截面关于通过该点且与某已知直线成\(\theta\)角的直线的惯性矩，可利用转轴公式。但需要注意的是，转轴公式相对复杂，且在实际工程中较少使用。

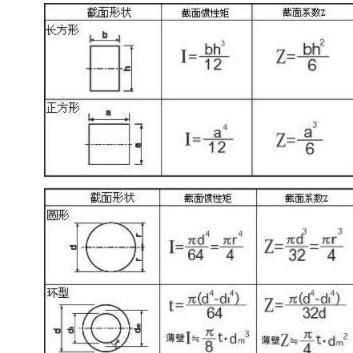

三、常见截面轴惯性矩的计算方法

1. 矩形截面

对于矩形截面，若选择其形心主轴（即两条对称轴）作为计算轴线，则惯性矩计算较为简单。设矩形截面宽度为\(b\)，高度为\(h\)，则关于宽度方向（即\(x\)轴）的惯性矩为：

\[ I_x = \frac{bh^3}{12} \]

关于高度方向（即\(y\)轴）的惯性矩为：

\[ I_y = \frac{b^3h}{12} \]

2. 圆形截面

对于圆形截面，若选择其圆心作为计算点，则关于圆心任意直线的惯性矩均相等（即极惯性矩），且等于：

\[ I = \frac{\pi d^4}{64} = \frac{\pi r^4}{4} \]

其中，\(d\)为圆的直径，\(r\)为圆的半径。

若选择圆的某条直径作为计算轴线，则关于该直径的惯性矩为极惯性矩的一半（由于圆对称性）。

3. 工字形截面

工字形截面（又称H形截面）是工程中常见的复杂截面。其惯性矩计算可通过将其拆分为若干简单形状（如矩形、三角形等）后分别计算再求和得到。具体计算过程较为繁琐，需根据截面具体尺寸和形状进行。

4. 其他复杂截面

对于其他复杂截面（如不规则多边形、组合截面等），其惯性矩计算一般需采用数值积分方法或有限元方法进行。这些方法通常借助计算机软件（如CAD、ANSYS等）实现，能够较为准确地计算出截面的惯性矩。

四、截面轴惯性矩在工程中的应用

截面轴惯性矩在工程中有广泛应用。例如，在梁的设计中，需根据梁的跨度、所受荷载等条件计算出梁的弯矩分布，进而确定梁的截面尺寸和形状，以保证梁的承载力和变形满足要求。此时，截面惯性矩是计算梁承载力和变形的重要参数。

在柱的设计中，截面惯性矩同样起着重要作用。柱在受轴向力和弯矩共同作用时，需考虑其稳定性和抗弯承载力。而截面惯性矩是影响柱稳定性和抗弯承载力的关键因素之一。

此外，在桥梁、飞机、船舶等工程结构中，截面惯性矩也是设计和分析中不可或缺的参数。它影响着结构的整体性能、安全性和经济性。

五、结论

截面轴惯性矩是工程力学和结构设计中一个至关重要的参数。本文详细介绍了截面轴惯性矩的基本概念、性质以及几种常见的计算方法，并指出了其在工程中的广泛应用。通过本文的介绍，读者可以对截面轴惯性矩有一个较为全面的了解，为今后的工程设计和分析提供参考。

在实际工程中，应根据具体情况选择合适的计算方法，并借助计算机软件进行精确计算。同时，还需注意截面惯性矩与截面形状、尺寸以及所考虑轴线位置的关系，以确保计算结果的准确性和可靠性。

总之，截面轴惯性矩的计算和分析是工程力学和结构设计中的重要环节之一。只有准确计算出截面惯性矩，才能为结构的安全性和经济性提供有力保障。
